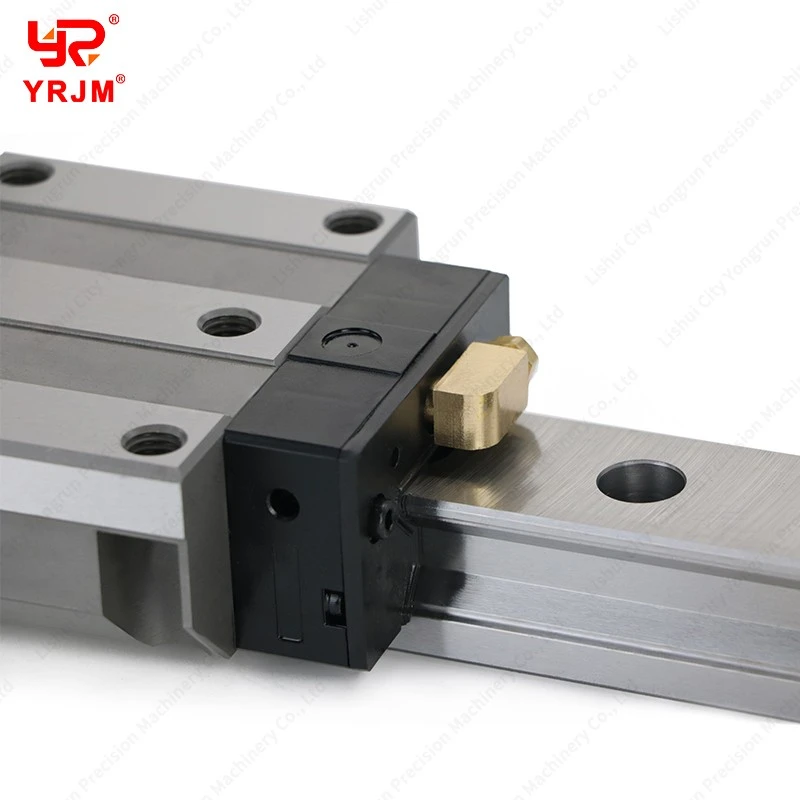

RGW35HC rulle lineær guide

RGW35HC Lineær GuideProduktbeskrivelse

RGW35HC er en lineær vogn med høy-stivhet konstruert for krevende industrielle miljøer. Som en del av RG Roller Series bruker den presisjons-slipte sylindriske ruller i stedet for tradisjonelle kulelager. Denne utformingen overfører rullegrensesnittet fra punktkontakt til "linjekontakt", noe som øker den lastbærende overflaten- betydelig og minimerer elastisk deformasjon under tungt trykk.


"HC" Elongated Advantage
Betegnelsen "HC" (Super Heavy Load) identifiserer dette som den langstrakte kroppsversjonen av 35 mm-serien. Ved å øke blokklengden inkorporerer RGW35HC flere rullende elementer i den lastbærende sonen, noe som gir eksepsjonell strukturell stabilitet og vibrasjonsdemping.
To-flensmontering
Den flensede (W-type) designen gir et bredt monteringsfotavtrykk med forhåndsborede hull som muliggjør sikker bolting fra enten toppen eller bunnen. Dette gjør det til et foretrukket valg for tunge-CNC-arbeidsbord og store-portalakser som krever robust moment-belastningsmotstand og enkel integrering. Kompatibel med standard RGR35-skinner.

Driftsprinsipper

RGW35HC bruker et avansert rulleresirkuleringssystem konstruert for å håndtere lineær bevegelse med høy-belastning med maksimal bevegelsessikkerhet.

1.Line-Kontaktfysikk:Når vognen beveger seg, kjører flere rader med sylindriske ruller langs skinnens løpebaner. Ved å fordele belastningen langs en lineær kontaktflate i stedet for et enkelt punkt, minimerer systemet lokale spenningskonsentrasjoner og motstår strukturell deformasjon under toppspenning.
2. Forbedret stabilitet:Den langstrakte "H"-blokkdesignen rommer et større antall aktive ruller til enhver tid. Dette utvidede kontaktfotavtrykket gir svært stabil laststøtte, og minimerer pitching (forfra-til-vipping bakover) under rask akselerasjon og retardasjon.
3. Uendelig sirkulasjon:Presisjons-utviklede harpiksendestykker omdirigerer rullene ved enden av den lastbærende-sonen, og leder dem gjennom interne returkanaler tilbake til startpunktet for å opprettholde en kontinuerlig, lav-friksjonssløyfe.
4.Null-Forhåndsinnlasting av tilbakeslag:Hver enhet er presisjons-forhåndslastet på fabrikken for å opprettholde kontinuerlig, jevn kontakt mellom rullene og skinnen. Dette eliminerer intern klaring, gir rask posisjoneringsrespons og høy repeterbarhet.
