RG-serien er et kraftig-lineært styresystem med høy-presisjon konstruert for industrielle applikasjoner der strukturell avbøyning må minimeres. Med avvik fra standard ball-føringer, bruker RG-serien presisjonssylindriske ruller som rullende elementer.
Ved å skifte fra punktkontakten til kulelager til linjekontakten til ruller, oppnår RG-serien høy stivhet og betydelige lastekapasiteter innenfor et relativt kompakt fotavtrykk. Den strukturelle utformingen av både blokken og skinnen har blitt foredlet gjennom Finite Element Method (FEM) analyse for å fremme jevn lineær bevegelse, minimere spenningskonsentrasjon og forlenge driftslevetiden. RG-serien er tilgjengelig i nominelle størrelser fra RG15 til RG65, med konfigurasjonsalternativer inkludert både kvadratisk -type (RGH) og flens-type (RGW) vogner.
-
RGW65HC rulle lineær guide
RGW65HC er en titan av lineær bevegelse, konstruert spesielt for industrimaskiner i mega-skala der strukturell integritet er den absolutte prioritet. Som flaggskipsvognen til RG Roller Series, Legg til forespørsel -
RGW65CC Roller Lineær Guide
RGW65CC er en industriell-lineær bevegelsesvogn konstruert for å levere uovertruffen strukturell stivhet for stor-skala, høy-presisjonsmaskineri. Som en flaggskipkomponent i RG Roller Series, Legg til forespørsel -
RGW55HC rulle lineær guide
RGW55HC er en lineær bevegelsesvogn med høy-kapasitet konstruert for å levere eksepsjonell strukturell stivhet for stor-skala, høy-industrimaskineri. Med avvik fra tradisjonelle design for Legg til forespørsel -
RGW55CC Roller Lineær Guide
RGW55CC er en lineær styreblokk med høy-stivhet-type konstruert for tunge-CNC-maskinering, portalfreser og store-industriportaler. En del av den ytelsesdrevne RG-serien, bruker presisjons-slipte Legg til forespørsel -
RGW45HC rulle lineær guide
Serie: RG-serien (High-Stivhet Sylindrisk Roller Type).Størrelse: 45mm (Fullt kompatibel med RGR45-skinner).Design: HC Type (Flensed, Elongated / Super{5}}Heavy Load).Rullende elementer: Legg til forespørsel -
RGW45CC rulle lineær guide
RGW45CC Linear Motion Carriage er en kraftig-komponent konstruert for stor-industrielt maskineri som krever eksepsjonell strukturell integritet. Som en del av RG Roller Series erstatter den Legg til forespørsel -
RGW35HC rulle lineær guide
RGW35HC er en lineær vogn med høy-stivhet konstruert for krevende industrielle miljøer. Som en del av RG Roller Series bruker den presisjons-slipte sylindriske ruller i stedet for tradisjonelle Legg til forespørsel -

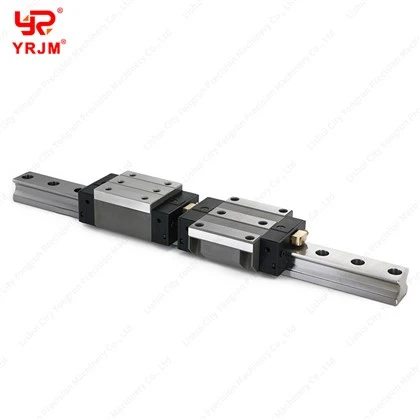

RGW35CC Roller Lineær Guide
RGW35CC er en lineær ledeblokk med flenser i industriell-kvalitet konstruert for tunge-CNC-maskinering, portalfreser og store-industriportaler. Som en nøkkelkomponent i den-høyytelses RG-serien, Legg til forespørsel -
RGW30HC rulle lineær guide
RGW30HC er en ultra-høy-stiv, lineær styreblokk med flenser-designet for kraftig-CNC-maskinering, portaler i stor-format og industrielle presser. Som en del av RG-serien bruker den Legg til forespørsel -
RGW30CC Roller Lineær Guide
Serie: RG-serien (Ultra-Rulletype med høy stivhet). Størrelse: 30 mm (Fullt kompatibel med RGR30-skinner). Design: CC-type (flenset, tung belastning, standardlengde). Rullende elementer: sylindriske Legg til forespørsel -
RGW25HC rulle lineær guide
RGW25HC er en førsteklasses, ultra-høy-stiv lineær bevegelsesvogn konstruert for applikasjoner der strukturell integritet og tung-belastningskapasitet ikke er-omsettelige. Som en del av elite Legg til forespørsel -
RGW25CC Roller Lineær Guide
RGW25CC er en lineær bevegelsesblokk med høy ytelse- konstruert for industrielle applikasjoner som krever ekstrem stivhet og monteringsallsidighet. Som en flaggskipkomponent i RG-serien, erstatter Legg til forespørsel
RG Series Block Configuration & Selection Guide
RG-serien er tilgjengelig i to primære blokkkonfigurasjoner for å imøtekomme ulike monterings- og strukturelle krav:
RGH (kvadrattype):
En smal, høy-firkantblokk designet for montering ovenfra-ned. Denne konfigurasjonen er ideell for lineære akser der sideplassen er begrenset, for eksempel innvendige maskinsøyler eller kompakte maskinverktøyrammer.
RGW (flenstype):
En bred-stillingsblokk med sidemonteringsflenser. Det brede strukturelle fotavtrykket gir overlegen motstand mot torsjons- og momentbelastninger, samtidig som det støtter fleksible topp-ned eller bunn-oppmonteringskonfigurasjoner.
Tilgjengelige størrelser og belastningsklasser:
Skinnestørrelser:Tilgjengelig i standard nominelle skinnebredder fra 25 mm til 65 mm.
Lasteklasser:Leveres i standard-lengde "CA/CC"-blokker for distribuert nyttelast, og langstrakte, ekstra-tung-"HA/HC"-blokker utviklet spesielt for høyt-moment, enkelt-vogn eller utkragede applikasjoner.
Kjernetekniske prinsipper for RG Roller Series
Den eksepsjonelle stivheten og den høye-lastytelsen til RG-serien styres av tre primære mekaniske prinsipper:
01.
Roller-fordelen: linjekontakt vs. punktkontakt
Tradisjonelle lineære guider bruker sfæriske kulelagre, og konsentrerer belastninger på et enkelt mikroskopisk punkt. Under ekstreme krefter gjennomgår denne punktkontakten elastisk deformasjon, noe som induserer strukturell ettergivenhet (ofte beskrevet som "svampighet") i aksen.
RG-løsningen: RG-serien erstatter kuler med sylindriske ruller som har grensesnitt med skinnen langs en hel linje. Ved å fordele belastningen over et betydelig større overflateareal, reduserer de sylindriske rullene drastisk den elastiske deformasjonen. Dette gir opptil 300 % høyere strukturell stivhet enn kule-ekvivalenter, og sikrer kompromissløs posisjonsstabilitet under de tyngste maskineringsoperasjonene.
02.
Symmetrisk 4-veis lastgeometri
RG-serien er konstruert spesielt for miljøer med høy-presisjon og tung-belastning der fler-krefter er vanlige.
Omnidireksjonell stivhet: Designet med fire rader med ruller konfigurert i en symmetrisk 45--graders kontaktvinkel, RG-serien viser jevn last-bærekapasitet på tvers av alle primærakser: radial (nedover), revers-radial (oppover) og lateral (sideveis).
Redusert spenningskonsentrasjon: Å fordele spenningen jevnt langs det lineære kontaktområdet til valsene forhindrer lokal materialtretthet (avskalling). Dette sikrer en forlenget levetid selv i kontinuerlige, 24/7 tunge-produksjonsmiljøer.
03.
Overlegen momentbelastningsmotstand
Tunge portaler og maskinkonstruksjoner utsetter ofte lineære føringsveier for høye torsjonskrefter (stigning, giring og rulling).
Fordelen: Takket være den robuste strukturelle utformingen av RG-vognene og den høye stivheten til de sylindriske valsene, tilbyr denne serien overlegen motstand mot øyeblikk-. Den forhindrer effektivt vognavbøyning (vipping) når verktøyhodet er forskjøvet eller utkraget fra skinnesenteret.
FAQ
Spørsmål: Hva slags selskap er ditt?
A: Vi er en produsent med vår egen fabrikk.
Spørsmål: Hvor er bedriften din lokalisert? Tillater du fabrikkbesøk?
A: Vårt firma er lokalisert i Lishui City, Zhejiang-provinsen, Kina – et nasjonalt kjent knutepunkt for lineære bevegelsesprodukter. Vi ønsker deg velkommen til å besøke og inspisere våre anlegg.
Spørsmål: Gir du prøver?
A: Vi tilbyr gratis prøver for å bekrefte produktkvaliteten.
Spørsmål: Tilbyr du tilpasning for produktene dine?
A: Ja, vi tilbyr OEM/ODM-tilpasningstjenester.
Spørsmål: Kan produktemballasje tilpasses?
A: Ja, vi tilbyr også produktmerkingstjenester.
Spørsmål: Har produktene dine en garanti?
A: Ja, vi gir to-års utvidet garanti for produktene våre.
Spørsmål: Hvilke sertifiseringer har bedriften din?
A: Vi har ISO9001 kvalitetsstyringssystemsertifisering og CE-sertifisering.
Spørsmål: Hva er minimum bestillingsmengde?
A: Minimum bestillingsantall er ett stykke.
Spørsmål: Hva er leveringstiden?
A: Små batchordrer sendes innen 3–7 dager. Store batchordrer sendes vanligvis innen 7–30 dager.
Spørsmål: Hvilke betalingsmåter godtar du?
A: Vi aksepterer PayPal, bankoverføringer, remburser og andre metoder.
Spørsmål: Hvilke fraktalternativer er tilgjengelige?
A: Vi tilbyr ulike fraktkanaler, inkludert sjøfrakt, luftfrakt, budtjenester og post.
Spørsmål: Hvor lang tid tar det vanligvis før du får svar?
A: For produkt- og prisforespørsler garanterer vi svar innen 24 timer (ofte mye raskere).
Som en av de mest profesjonelle produsentene og leverandørene av rullelineær føringsvei i Kina, er vi kjennetegnet av kvalitetsprodukter og konkurransedyktig pris. Vær trygg på å kjøpe tilpasset lineær rulleføring laget i Kina her fra fabrikken vår. Kontakt oss for gratis prøve.
