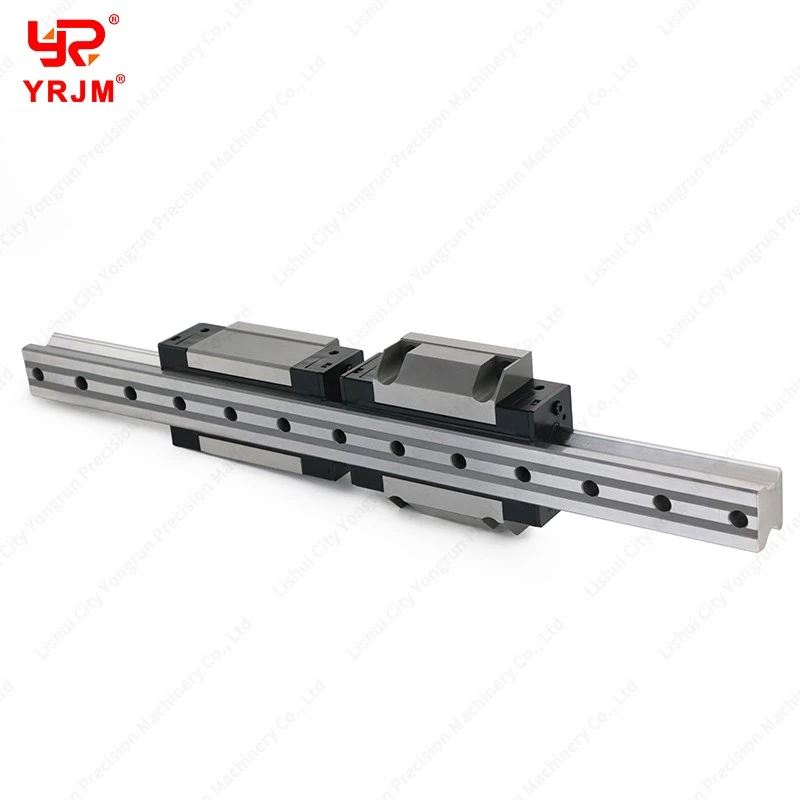

RGW35CC Roller Lineær Guide

RGW35CC lineær guideProduktbeskrivelse

RGW35CC er en lineær ledeblokk med flenser i industriell-kvalitet konstruert for tunge-CNC-maskinering, portalfreser og store-industriportaler. Som en nøkkelkomponent i den-høyytelses RG-serien, erstatter den tradisjonelle sfæriske kulelagre med presisjonssylindriske ruller.

Dette "linjekontakt"-grensesnittet øker det lastbærende-overflatearealet betydelig, og gir overlegen stivhet og vibrasjonsdemping sammenlignet med standard kuleføringer-. Designet for bruk med RGR35-skinner, har RGW35CC en bred flensdesign som gir utmerket motstand mot øyeblikk-belastning og støtter allsidige topp-ned- eller bunn-monteringskonfigurasjoner, og tilbyr et tilpasningsdyktig, robust fundament for krevende maskineri.

Viktige tekniske fordeler
1.Bred-stillingsstabilitet via flensdesign
RGW35CC har sidemonteringsflenser ("vinger") som strekker seg fra den sentrale blokkkroppen. Dette brede-fotavtrykket gir to viktige mekaniske fordeler:
Overlegen momentbelastningsmotstand:Store portalsystemer genererer ofte høye "Pitch" og "Yaw" momentbelastninger. Den brede strukturelle basen til RGW35CC gir betydelig høyere motstand mot disse torsjonskreftene sammenlignet med smale, ikke-flensede blokker.
Toveis-monteringsallsidighet:Den flensede designen forenkler installasjonen både ovenfra-ned og nedenfra-opp. Dette er en kritisk fordel for komplekse maskinarkitekturer der tilgang til vognbolter kan være begrenset fra én retning.


2.Symmetrisk 4-veis lik lastekapasitet
De fire radene med sylindriske presisjonsvalser er plassert i blokken av høy-legert stål med en symmetrisk 45-graders kontaktvinkel.
Fordelen:Denne arkitekturen sikrer identisk høy last-bærekapasitet og ekstrem stivhet på tvers av alle fire primærretninger: radial (nedover), revers-radial (oppover) og lateral (sideveis). Enten den er montert på en horisontal maskinseng eller en vertikal Z--aksesøyle, opprettholder RGW35CC sine stive ytelsesegenskaper uten reduksjon.
